Frac Yığınları Nedir ve Modern Kuyu Tamamlama Operasyonları İçin Neden Kritiktirler?

Frac yığınları, hidrolik kırma sıvısını kontrol etmek ve kuyu deliğine yönlendirmek için kullanılan yüksek basınçlı kuyu başı düzenekleridir ve herhangi bir hidrolik kırma işlemi sırasında basınç kontrol ekipmanının en önemli tek parçasıdırlar.

Petrol ve gaz endüstrisinde hidrolik kırma işinin başarısı ve güvenliği büyük ölçüde yüzey ekipmanının bütünlüğüne bağlıdır. İlgili tüm bileşenler arasında, frak yığınları vazgeçilmezi olarak öne çıkıyor. İster tamamlama ekipmanını değerlendiren bir mühendis olun, ister basınç dereceli düzenekleri karşılaştıran bir satın alma uzmanı olun, frac yığınlarını (tasarımlarını, işlevlerini, derecelendirmelerini ve seçim kriterlerini) anlamak çok önemlidir.

Bu kılavuz, frac yığınlarına kapsamlı bir bakış sağlar: ne oldukları, nasıl çalıştıkları, geleneksel kuyu başı ekipmanlarından nasıl farklı oldukları ve belirli bir kuyu için hangi frac yığın konfigürasyonunun doğru olduğunu hangi faktörlerin belirlediği.

Frac Yığını Nedir?

bir frak yığını Özellikle hidrolik kırma işlemleri için bir petrol veya gaz kuyusunun yüzeyine monte edilen özel bir kuyu başı basınç kontrol tertibatıdır. Uzun vadeli üretim için tasarlanmış stveart bir kuyu başlığından farklı olarak, bir frac yığını, oluşumun derinliklerine kırma sıvısının (çoğunlukla su, propant ve kimyasal katkı maddelerinin bir karışımı) pompalanmasıyla ilişkili aşırı basınçlara ve aşındırıcı bulamaçlara dayanacak şekilde tasarlanmıştır.

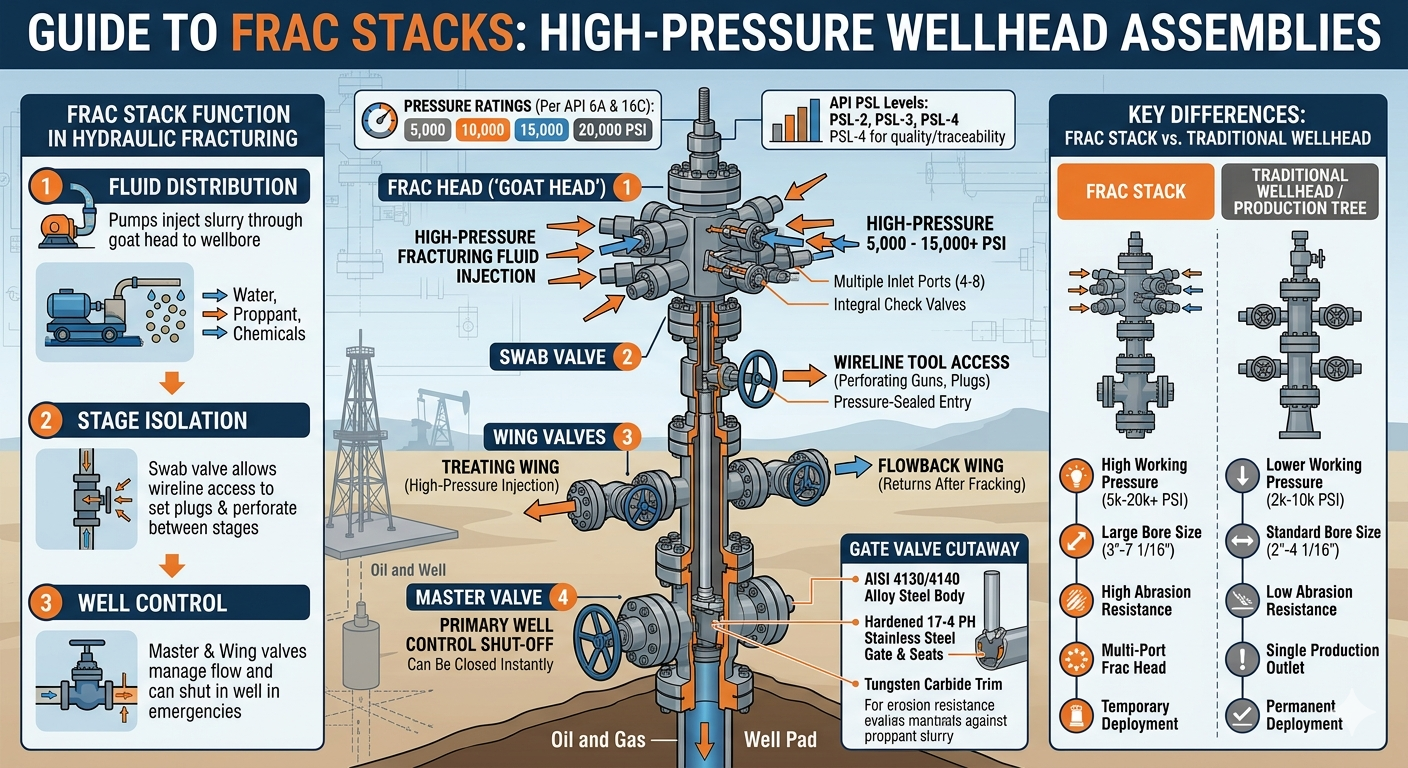

birt its core, a frac stack typically consists of:

• bir master valve - bacanın tabanındaki birincil kapatma vanası
• bir swab valve - kablolu araçlar için kuyu deliğine erişim sağlar
• Kanat valfleri - kırılma hatlarına ve bu hatlardan doğrudan akış
• bir frac head (or goat head) — birden fazla işlem gören demir hattını birbirine bağlayan üst manifold
• Valfleri ve kapatma hatlarını kontrol edin — kuyu kontrolü ve acil durum basınç tahliyesi için

Bu bileşenler bir araya gelerek mürettebatın kırma sıvısını son derece yüksek basınçlarda (tipik olarak 5.000 ve 15.000 PSI ancak ultra yüksek basınçlı uygulamalar aşılabilir 20.000 PSI — hassasiyet ve güvenlikle.

Hidrolik Kırma İşi Sırasında Frac Yığını Nasıl Çalışır?

bir frac stack acts as the primary interface between high-pressure surface pumping equipment and the wellbore, controlling fluid injection throughout every stage of the fracturing program.

Hidrolik kırma işi başladığında, yüksek basınçlı pompalar kırma sıvısını kırılma kafasına bağlanan demir hatları işleme tabi tutarak zorlar. Çok portlu konfigürasyonu nedeniyle sıklıkla "keçi kafası" olarak adlveırılan frac kafası, birden fazla pompa kamyonundan gelen sıvıyı aynı anda kuyu deliğine dağıtır. Bu, operatörlerin son derece yüksek enjeksiyon hızlarına (bazen aşan) ulaşmasını sağlar. Dakikada 100 varil ) sıkı oluşumları kırmak için gereklidir.

Operasyon boyunca:

• ana vana acil bir durumda kuyuyu kapatmak için anında kapatılabilir
• Kanat valfleri geri akışı yönetmek ve hatları işlemek için açılır veya kapatılır
• çubukla valf aşamalar arasında kablolu araçlarla yeniden giriş yapılmasını sağlar
• Hatları öldür Gerektiğinde kuyu kontrolünü yeniden kazanmak için operatörlerin öldürme sıvısını pompalamasına izin verin

birfter fracturing is complete, the frac stack may be removed and replaced with a production tree, or it may remain temporarily during flowback operations.

Frak Yığını ve Geleneksel Kuyu Başlığı: Temel Farklılıklar

Frac yığınları ve geleneksel kuyu başı düzenekleri farklı amaçlara hizmet eder ve farklı standartlara göre üretilir. Aşağıdaki tablo kritik ayrımları özetlemektedir.

Tablo 1: Temel operasyonel parametrelere göre frac yığınları ile geleneksel kuyu başı/üretim ağacı düzenekleri arasındaki karşılaştırma.

Frac Yığın Basıncı Değerleri: Ne Anlama Geliyor?

Basınç değeri, bir frac yığını seçerken en önemli spesifikasyondur; düzeneğin kuyu deliği ve arıtma basınçlarını güvenli bir şekilde içerip içermeyeceğini doğrudan belirler.

Frac yığınları başına basınç derecesine sahiptir birPI 6A and birPI 16C standartlar. Ortak çalışma basıncı (WP) sınıfları şunları içerir:

• 5.000 PSI WP — daha düşük basınçlı, daha sığ oluşumlar için uygundur
• 10.000 PSI WP — ABD'nin büyük kaya petrolü oyunlarında en yaygın kullanılan derecelendirme
• 15.000 PSI WP - Permiyen Havzası'nın daha derin hedefleri gibi derin, yüksek basınçlı kuyularda kullanılır
• 20.000 PSI WP — aşırı işlem basınçları gerektiren ultra derin veya ultra sıkı oluşumlar için yeni ortaya çıkan sınıf

Şunu belirtmek önemlidir: çalışma basıncı derecesi frac yığınının değeri eşit veya ondan fazla olmalıdır beklenen maksimum yüzey işleme basıncı (MASITP) bir güvenlik marjı da dahil olmak üzere iş için. Operatörler genellikle bir %10–15 güvenlik marjı Frac yığın basınç değerleri seçilirken hesaplanan MASITP'nin üzerinde.

bir mismatch — using an under-rated frac stack — can result in catastrophic blowout or equipment failure. According to industry analysis, Basınçla ilgili kuyu başı olayları, ciddi yaralanmaların en önemli nedenlerinden biri olmaya devam ediyor tamamlama işlemleri sırasında, uygun derecelendirme seçiminin neden tartışılamaz olduğunun altı çiziliyor.

Frac Yığın Düzeneğinin Temel Bileşenleri

Bir frac yığınındaki her bileşen, iyi kontrolün sağlanmasında ve kırılma sıvısının yönlendirilmesinde özel bir rol oynar.

1. Ana Vana

Ana vana, kuyu kontrolünde ilk savunma hattıdır; tek bir işlemle kuyu deliğini tamamen kapatabilir. Tipik olarak tam geçişli bir sürgülü vanadır ve doğrudan mahfaza makarasının veya kuyu başının üzerine monte edilir. Normal pompalama işlemleri sırasında ana vana, basınç düşüşünü en aza indirmek için tamamen açık kalır. Acil durumlarda saniyeler içerisinde uzaktan veya manuel olarak kapatılabilmektedir.

2. Swab Valfı

Çubukla valfi, ana valfin üzerinde bulunur ve kablolu aletler, delme tabancaları veya tapa ayarlama aletleri için basınçla sızdırmaz bir erişim noktası sağlar. ABD şist operasyonlarında baskın teknik olan tak ve perf tamamlamalarında, delme işlemleri ve tıkaç ayarlarını çalıştırmak için kırma aşamaları arasında çubukla valf tekrar tekrar kullanılır.

3. Kanat Valfleri (Arıtma ve Geri Akış)

Kanat valfleri, kırık yığın gövdesinden yatay olarak uzanır ve işleme demir hatlarına (pompalama için) ve geri akış hatlarına (kırılma sonrası geri dönüşler için) bağlanır. Tipik bir frac yığınında en az iki kanat valfi bulunur; bir yüksek basınçlı işleme kanadı ve bir düşük basınçlı geri akış kanadı. Modern frac yığınlarında yüksek basınçlı kanat valfleri özelliği tungsten karbür trim propant yüklü bulamaçtan kaynaklanan erozyona direnmek için.

4. Frac Kafa (Keçi Kafası)

Frac başlığı, frac yığınının en üst bileşenidir ve pompa kamyonlarından gelen çoklu işlem demir hatları için birincil bağlantı noktasıdır. Bir frac kafası tipik olarak 4 ila 8 giriş portu birden fazla pompanın aynı anda enjeksiyon yapmasına olanak tanır. Bu paralel enjeksiyon kapasitesi, modern çok aşamalı tamamlamalar için gereken son derece yüksek akış hızlarını mümkün kılan şeydir. Frac kafası ayrıca geri akışı önlemek için entegre çek valfleri içerir.

5. Kapatma Hattı ve Çek Valfler

Öldürme hatları, kuyu kontrolü olayı durumunda kontrolü yeniden kazanmak için ağır sıvıyı kuyu deliğine pompalamak için yardımcı bir yol sağlar. Basınç düşüşlerini tedavi ederken kuyu deliği sıvılarının veya gazlarının pompa hatlarına geri akışını önlemek için çatlak yığını boyunca çek valfler entegre edilmiştir.

Frac Yığın Türleri: Tek, Çift ve Fermuar Yapılandırmaları

Frac yığınları, kuyu tasarımına, tampon sondaj düzenlerine ve operasyonel hedeflere bağlı olarak çeşitli konfigürasyonlarda konuşlandırılır.

Tablo 2: Yaygın frac yığın konfigürasyonları, açıklamaları ve optimal uygulama senaryoları.

benimsenmesi fermuar kırığı and simul-frac Permiyen Havzasındaki teknikler ve diğer büyük ABD kaya petrolü oyunları, frac yığın tasarımında önemli yeniliklere yol açtı. Simul-frac operasyonlarında operatörler şunları bildirdi: tamamlama verimliliğinde %40-60 iyileşme geleneksel tek kuyulu kırmayla karşılaştırıldığında, yan ayak başına maliyeti önemli ölçüde azaltır.

Frac Yığınlarda Malzeme Seçimi ve Aşınma Direnci

Frac yığınları oldukça aşındırıcı propant bulamaçlarına maruz kaldığı için malzeme seçimi kritiktir; aşınma arızası, frac yığınının aksama süresinin ve değiştirilmesinin başlıca nedenlerinden biridir.

Temel maddi hususlar şunları içerir:

• Gövde ve kaput malzemeleri: birISI 4130/4140 alloy steel, heat-treated to meet API 6A PSL-3 or PSL-4 requirements
• Koltuk ve kapı kaplaması: Yüksek hızlı propant akışında erozyona karşı dayanıklılık için tungsten karbür veya sertleştirilmiş 17-4 PH paslanmaz çelik
• Mühürler: Elastomerik contalar, yüksek pH'lı kaygan su sistemleri ve asit bazlı stimülasyon sıvıları dahil olmak üzere, kırılma sıvısı kimyasıyla uyumlu olmalıdır.
• Ekşi hizmet (H₂S) ortamları: Hidrojen sülfür mevcut olduğunda NACE MR0175/ISO 15156 uyumlu malzemeler zorunludur

Tamamlama ekipmanı sektöründeki çalışmalar şunu gösteriyor: tungsten karbür kesimli valfler bir hizmet ömrü sergilemek 3–5 kat daha uzun yüksek propant konsantrasyonu uygulamalarında standart çelik kaplamalı valflere göre daha az ekipman değişimi sayesinde genel tamamlama maliyetlerini önemli ölçüde azaltır.

birPI Standards Governing Frac Stack Design and Testing

Frac yığınları uluslararası kabul görmüş API standartlarına uygun olmalıdır; uyumluluk isteğe bağlı değildir; çoğu petrol ve gaz operasyonunda yasal ve sözleşmeye bağlı bir gerekliliktir.

• birPI 6A (Wellhead and Christmas Tree Equipment): Kırılma yığınları da dahil olmak üzere kuyu başı bileşenlerinin tasarımını, malzemelerini, test edilmesini ve işaretlenmesini yönetir. PSL-2, PSL-3 ve PSL-4 seviyeleri giderek daha katı kalite ve izlenebilirlik gerekliliklerini tanımlar.
• birPI 16C (Choke and Kill Equipment): birpplies to high-pressure well control components including kill lines and choke manifolds often integrated with frac stacks.
• birPI 6FA / 6FB (Fire Testing): Yangına karşı test edilmiş frac yığın vanaları, yüksek yangın riski olan ortamlarda belirtilebilir.
• NACE MR0175: H₂S konsantrasyonlarının eşikleri aştığı ekşi hizmet uygulamaları için malzeme gereksinimleri.

Kritik kuyular ve yüksek riskli ortamlar için operatörler genellikle PSL-3 veya PSL-4 tam malzeme izlenebilirliği, tamamlayıcı NDE (tahribatsız muayene) ve tanıklı fabrika kabul testi (FAT) gerektiren derecelendirilmiş frac yığınları.

Doğru Frac Yığını Nasıl Seçilir: Pratik Bir Kontrol Listesi

Doğru frac yığınını seçmek, kuyu koşullarının, operasyonel gerekliliklerin ve düzenleyici yükümlülüklerin sistematik bir değerlendirmesini gerektirir.

Tablo 3: Temel mühendislik ve operasyonel parametreleri kapsayan pratik frac yığın seçimi kontrol listesi.

Frac Yığın Bakımı, Denetimi ve Hizmet Ömrü

Frac yığınlarının güvenilir bir şekilde çalışmasını sağlamak için uygun bakım şarttır; yüksek basınçlı pompalama işi sırasında arızalı bir valf veya patlayan conta, hem güvenlik tehlikesi hem de maliyetli, plansız bir kapatma anlamına gelir.

Frac yığın bakımı için sektördeki en iyi uygulamalar şunları içerir:

• İş öncesi basınç testi: birll frac stacks must be pressure-tested to the working pressure rating (typically a low-pressure test at 250 PSI and a full working pressure test) before every job.
• İş sonrası muayene: Vanalar, yuvalar ve contalar her işten sonra kontrol edilmelidir. Valf kaplaması ve kapı yuvaları en çok aşınan öğelerdir.
• Tam yenileme aralıkları: Birçok operatör, her seferinde tam sökme ve yeniden sertifikalandırma işlemini belirtir. 12–18 ay veya belirli sayıda çalışma saatinden sonra (hangisi önce gelirse).
• Dokümantasyon ve izlenebilirlik: Bakım kayıtları, basınç testi sertifikaları ve malzeme izlenebilirlik belgeleri, düzenlenmiş pazarlardaki tüm frac yığınlarına eşlik etmelidir.

Bakım döngülerinin ihmal edilmesi sahadaki frac yığın arızalarının önde gelen nedenidir. Sektör verileri bunu gösteriyor önleyici bakım programları, planlanmamış frac yığın arızalarını %70'e kadar azaltır Bir tamamlama programının ömrü boyunca önemli maliyet tasarrufları sağlar.

Frac Stack Teknolojisindeki Yenilikler

Frac yığın teknolojisi, şeyl operatörlerinin talep ettiği giderek daha agresif tamamlama programlarını desteklemek için hızla gelişmeye devam ediyor.

• Elektrik ve hidrolik kumandalı valfler: Uzaktan çalıştırılan frac yığınları, operatörlerin vanaları güvenli bir mesafeden açıp kapatmasına olanak tanıyarak, yüksek basınçlı operasyonlar sırasında personelin maruziyetini azaltır.
• birutomated pressure monitoring: Entegre basınç transdüserleri ve gerçek zamanlı SCADA entegrasyonu, pompalama sırasında frac yığın bütünlüğünün sürekli olarak izlenmesini sağlar.
• 20.000 PSI-class systems: birs operators target deeper, tighter formations, next-generation frac stacks rated to 20,000 PSI are entering wider commercial use.
• Kompakt ve hafif tasarımlar: Çok kuyulu ped sahalarında hızlı kurulum ve indirme için tasarlanan modüler frac yığınları, kuyu başına toplam tamamlanma süresini azaltır.
• Yüksek hızlı frac fişinin delinmesi: Frac yığınlarıyla eşleştirilmiş entegre sarmal boru ve geri akış sistemleri, aşamalar arasında daha hızlı tapa delme olanağı sağlayarak yüksek frekanslı tamamlama programlarını destekler.

Bu yenilikler kolektif olarak sektörün ileriye yönelik yönelimini desteklemektedir. daha hızlı, daha verimli tamamlamalar İnsanların yüksek basınçlı ekipmanlara maruz kalma riskini azaltırken.

Frac Yığınları Hakkında Sıkça Sorulan Sorular

Sonuç: Frac Yığınlarını Doğru Almak Neden Önemlidir?

Frac yığınları bir emtia öğesi değildir — bunlar, doğru seçimi, bakımı ve çalıştırılması kuyu güvenliğini, tamamlama verimliliğini ve sonuçta her hidrolik kırma programının ekonomisini doğrudan etkileyen hassas mühendislik gerektiren, güvenlik açısından kritik tertibatlardır.

Doğru basınç sınıfının ve delik boyutunun seçilmesinden ekşi veya aşındırıcı hizmet için uygun malzeme sınıflarının belirlenmesine kadar, frak yığın konfigürasyonundaki her kararın aşağı yönlü sonuçları vardır. Tamamlama programları daha agresif hale geldikçe - daha derin, daha uzun lateraller, daha yüksek arıtma basınçları, kuyu başına daha fazla aşama - yüksek performanslı, uygun şekilde sertifikalandırılmış frac yığınlarının rolü daha da önemli hale gelecektir.

Frac yığınlarının teknik temellerini anlayan mühendisler ve satın alma profesyonelleri, operasyonel güvenliği artıran, ekipmanın arıza süresini azaltan ve kuyu tamamlamanın genel maliyetini optimize eden kararlar alma konusunda daha iyi bir konumdadır.
